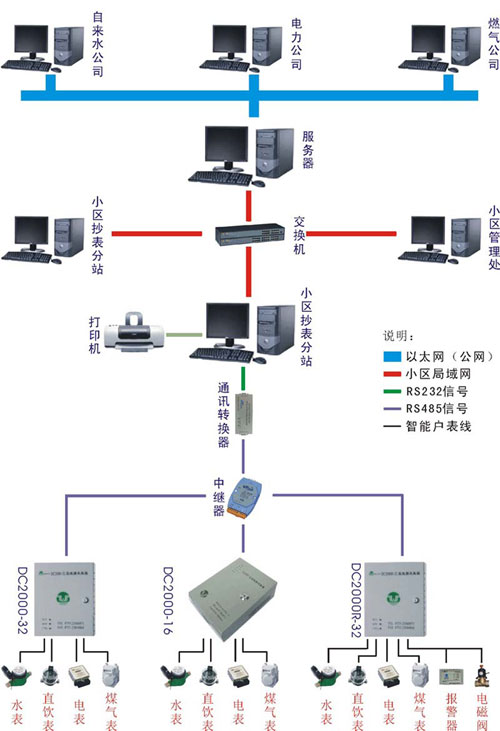

本系统为实现实时可靠地进行三表（电表、水表、燃气表）数据远程抄收而设计。本装置以星型/纵线型/无线电通讯 三重网络结构实现远程抄表任务，通过星形网使n个MDM(DD-862S机械式数字化电表)电表（例：n=32）与一个数据采集 器连接，数据采集器通过纵线网络与电台连接，一个纵线网可连接m个采集器（例m=128），因此，一个子网可将 nm=32×128个电表共享一个电台。这是一种以星型-纵线型-无线型构成的三重网络结构。这种网络结构的组成元素为 电表、水表或气表（以下简称三表）、数据采集器、无线电收发电台。

　　系统特点

　　　1、远程抄表。在中控室直接实行远程自动抄表功能，可组成以中控室为中心的地域性抄表网络。

　　2、通讯可靠。由于采用的是天线定点通讯，按技术要求安装高度完毕后，即可进行24小时的通讯，且不受电网波动的影响。

　　3、快捷。由于抄表速率高，约每秒一个电表，因此可进行分时段抄表和计费。

　　4、技术手段先进。通过电子眼识别电表读数，并严格保持电子读数与表头读数一致。

　　5、周期性读数。根据不同指令，中控室可对网络内的各电表进行每月一次，每日一次或每日数次的指定周期性抄读。

　　6、可与收费系统联为一体。

　　系统功能

　　1、将电表上显示的数值正确识别出来，并将该数值正确传送回去。

　　2、中控室直接抄读现场用户电表读数，可进行批量或个别选择抄读，自动保存抄读的历史数据。

　　3、对抄收到的电表数据进行统计、计费、双地址储存，并形成详细的用电档案。

　　4、可进行现场或远程用电校对。

　　5、快速进行用电户用电量查询。

　　6、分时段抄表，实现分时计费，能解决按电网负载的峰谷时段采用的峰谷电价的方式。

概述

  远程抄表系统主要是完成电度计量或信息采集、信息远传、后台软件处理和分析三部分任务。前后两部分技术已经成熟，抄表系统技术关键是解决信息远传——通讯问题。

  工频畸变跨台区远程抄表系统，借助于配电网（10KV和380KV线路）做传输通道，利用信息可以从用户节点（380V处）穿越用户变压器直接传递到变电站的特点，把延伸到供电的每一个角落的分散的、大量节点通讯汇总到变电站一点通讯，无需单独架设通讯网络，也无须后续的通讯费用，经济且实用性强，从根本上解决了抄表乃至配网自动化的通讯问题。

二、系统特点

  · 完全利用现存的电力网络作为传输载体，无需增加额外的系统设备，对现有系统没有特殊要求，施工简便，节约了大量的开支

  · 信号在传输过程中无泄漏现象，衰减小，不需要滤波器和阻波器

  · 可以实现跨台区通信，不需转接设备，减少了地域性的限制

  · 实现双向通信，对远端设备或仪表的访问是直接的，无需中继环节

  · 对电网本身没有干扰，完全处于容许范围以内

  · 对电网本身的频率和幅值变化不敏感，抗干扰能力强

  · 信号再过零点附近调制，所需的调制功率小，易于实现

  配电网工频畸变穿越台区自动抄表，具有成本低、传输可靠性高、无附加设备和无需改造配电网等特点，特别适合中国国情。

三、综合功能

  · 居民用户表管理：自动抄收用户电度量、欠费自动断电、电压合格率监测

  · 台区表管理：自动抄收台区有功、无功表电度、台区485接口表内所有功能参数

  · 线损管理：后台软件可指令冻结所选择的电表在同一时刻的所有参数，统计低压线损、10KV线路损耗、变电站综合损耗

  · 供电量、售电量管理：后台软件可指令冻结所选择的电表在同一时刻的所有参数，对台区、线路、变电站的供电量、售电量进行统计

  · 欠费自动停电：利用模块的继电器可对欠费用户自动断电

  · 电压合格率及质量检测：利用模块的电压监测功能完成用户点电压质量监测

  · 多点管理：主站配置有MODEM，可在用电管理部门、生产厂家、上级主管单位等处设置MODEM，进行多点在线管理，作为信息管理的子系统

  · 对于手拉手供电用户，可分别计量不同电源的供电量

  · 家庭延伸服务：水表、煤气表的自动管理，遥控空调等设备

  · 市政延伸服务：路灯、消防的自动管理

  · 油田延伸服务：油田蝌蚪机自动控制和管理

  · 配网自动化通讯平台：开关、电容器等设备的自动管理

四、系列产品简介及说明

  抄表系统系列产品部分主要分为两大类，一是主站部分，二是模块终端部分

1、主站部分

  （1）ZZ--2000--X:ZZ--主站；2000--管理2000户表，一般用于台区表管理系统；X--代表母线分段数，可同时管理两段分列运行的母线

  （2）ZZ--100000--X:ZZ--主站；100000--管理100000户表，一般用于管理居民和台区同时抄取系统，X--同上

  （3）ZZ--XQ:ZZ--主站；XQ--小区管理，该种型号的主站一般用于小区物业管理，安装于小区供电系统的低压端或物业管理办公室，该主站配有232或485接口，管理小区范围内的电、气、水、消防等

2、模块部分

  （1）CCZ--M--X:C--系统号，C--终端，Z--载波，M--脉冲，X--脉冲路数，范围1--8，一个终端可同时读取八块脉冲表

  （2）CCZ--485:485--代表智能接口，如智能485表，带有RS232/485接口的RTU或综合测试仪等，智能接口单元内的所有数据都可读取，如U、I、P、Q、COSΦ、有功电度、无功电度等。用户需提供智能接口设备的通讯协议才能通讯

  （3）CCZ--J:CCZ--同上，J--继电器输出，可用于欠费停电或远程控制等，用户供电、空调控制、10KV开关控制、380V接触器的投切等，一般一个模块只提供一路继电器输出干节点。节点能力为AC5A/220V，提供更大输出能力要单独定做

  （4）CCZ--U:CCZ--同上，U--电压检测功能，能监测一相电压的电压合格率、极值、停电次数等

  说明：若要求有混合功能，如CCZ--M--X，同时还要有电压监测功能，订货时要详细说明，则型号为CCZ--M--X--U，一般三种功能组合；在选择时，一般选择485功能则不再组合脉冲计
