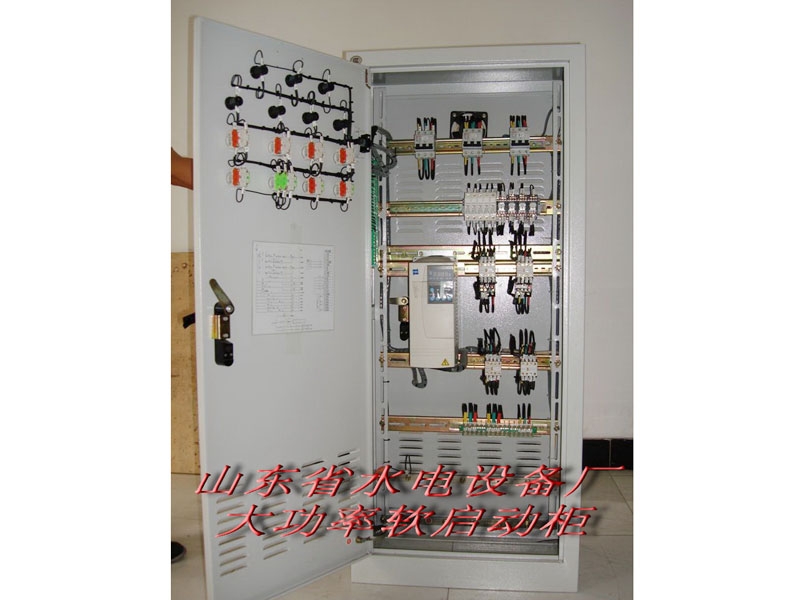

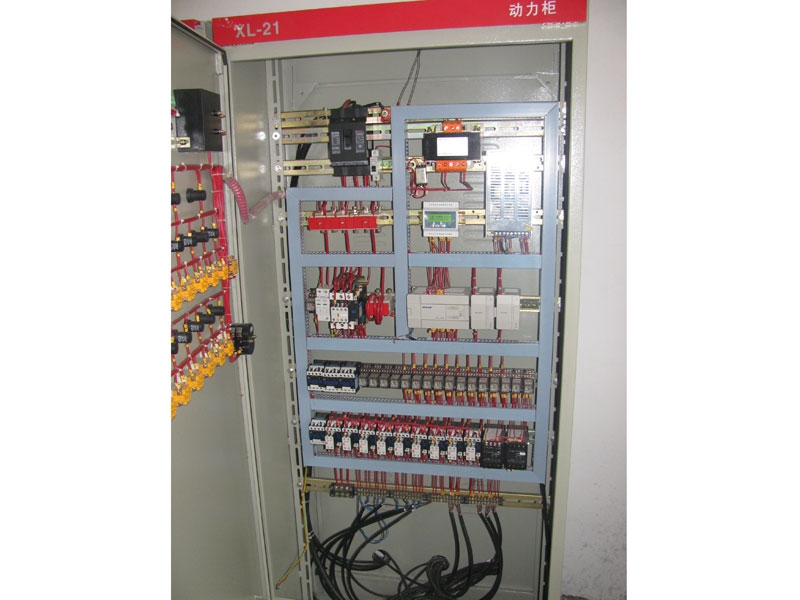

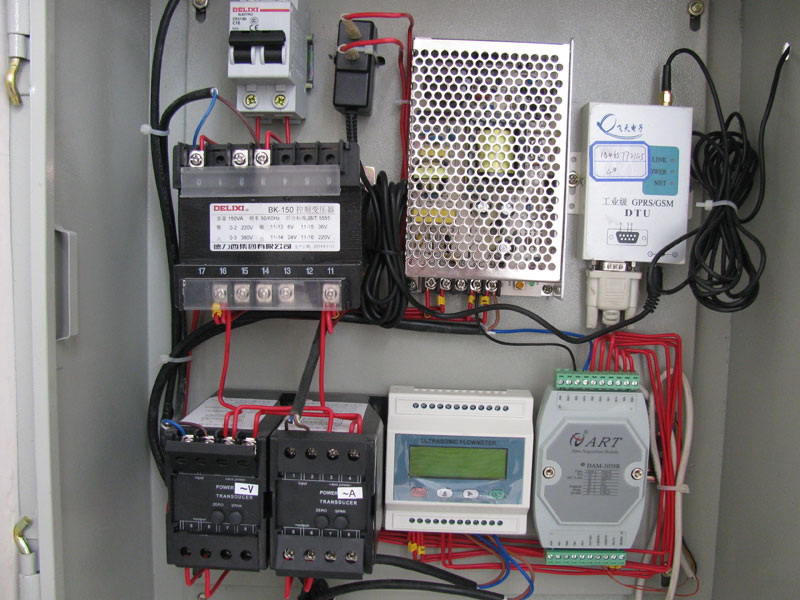

一．现场主控柜（根据电动机功率适配，电动机功率不同启动方式也不同）

   1：柜内设有水源监测，现场电流·电压监测·电动机温度监测等

   2：柜内有缺相·过流·漏电·零位等保护功能

   3：设有手动·自动转换，能在控制中心通过工控机开关水泵

   4：加装水泵和真空泵实现联动的电动阀门，开关真空泵时不用人工再去开关阀门

   5：可在控制中心远程监测水泵启停状态·运行时间·工作电流·工作电压·电能等

   6：电动机出现缺相过流等故障，水位过低，泵房停电等状况立即上报中心

   7:  支持GPRS无线通信

二．泵站监测管理系统

本系统主要由四部分组成：监控中心、GPRS/GSM网络、现场监测终端、测量计量设备。

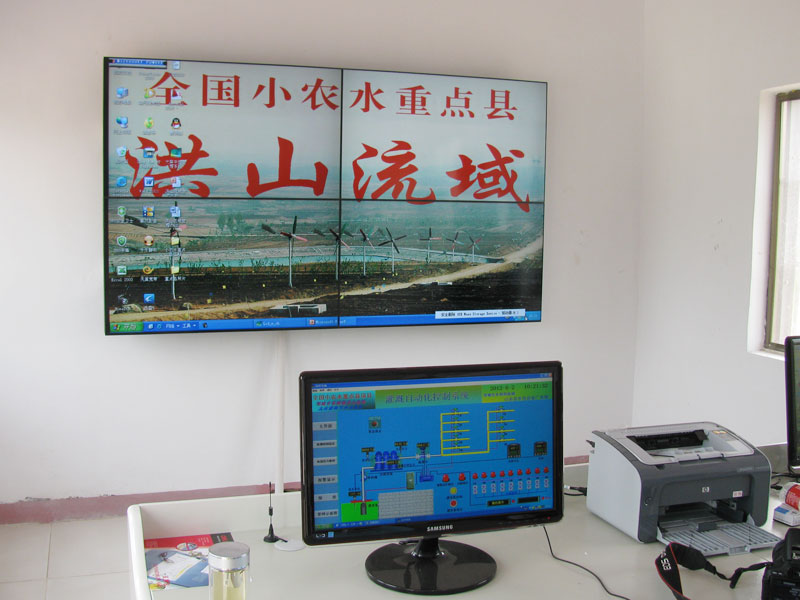

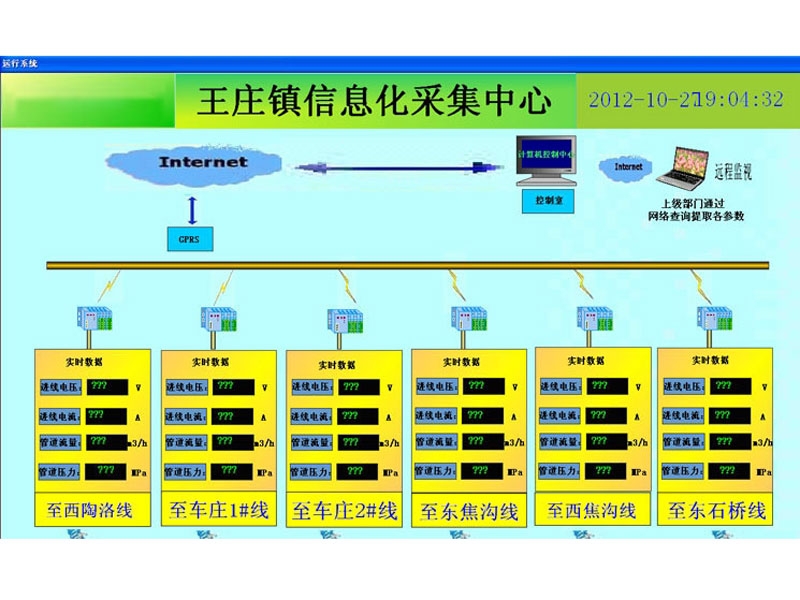

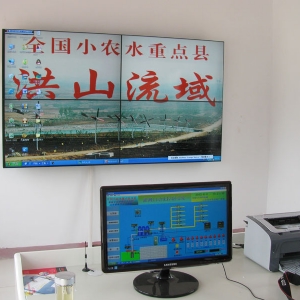

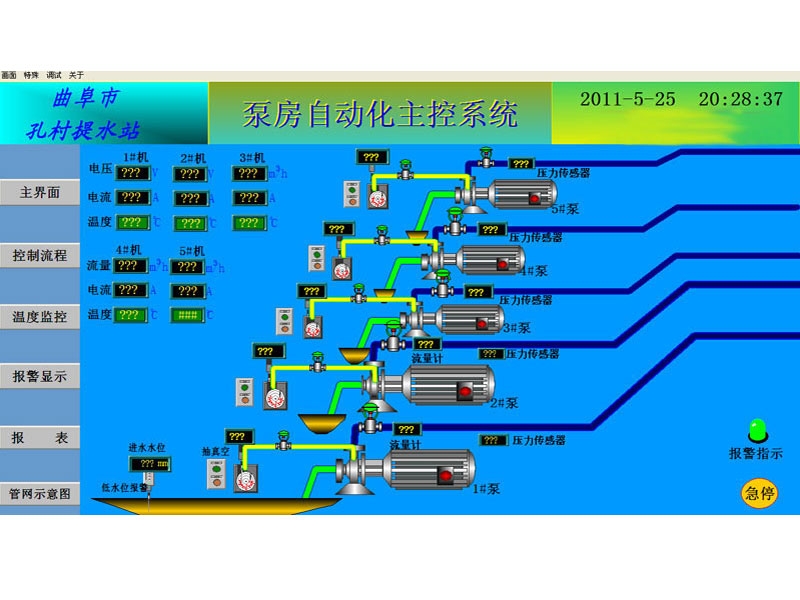

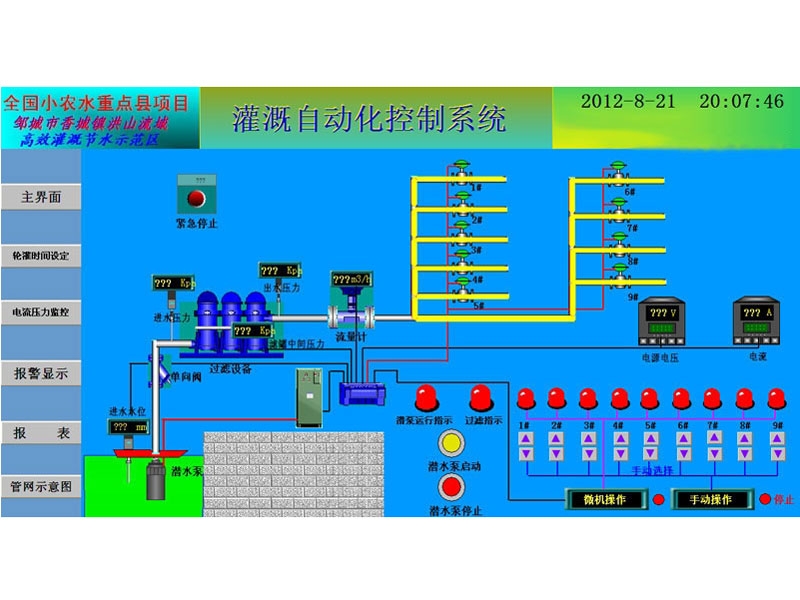

1：监控中心设有专门管理软件该软件采用B/S结构设计，由系统信息管理、基础信息管理、流量监测管理、巡检报修管理、数据查询管理、用水统计报表、用水分析曲线、高级分析管理等主要功能模块组成。支持SQL数据库，支持局域网、广域网上浏览操作。

2：GPRS网络也叫VPN专网，是移动公司提供的虚拟局域网络平台。移动公司一般为供水站拉设一条数据专线，提供一个专网接入点，在每个使用的数据卡上绑定虚拟局域网内的固定IP地址、服务器上设置一个虚拟局域网内的固定IP地址。该网络数据安全性好，稳定性高。

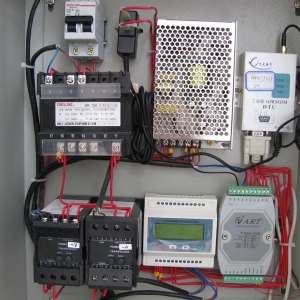

3:现场监测终端是采集各个传感器及计量设备的信号通过GPRS传输到监控中心。
